Почему проверка термопары имеет значение
Согласно отчету NIST за 2024 год, ошибки при измерении температуры являются причиной 30% простоев предприятий и 25% нарушений качества. Пропустив рутинные проверки, вы рискуете-угрожать безопасности, нарушениям требований и напрасной трате денег. В этом руководстве рассказывается, как выявить проблемы на ранней стадии. Это также объясняет, почему термопары Hongtai лучше выдерживают испытания.
Шаг 1. Визуальная проверка-Выявление проблем до того, как они усугубятся
Начните с повторения-всего заново. Ваши глаза могут заметить тревожные сигналы быстрее, чем любой инструмент:
Форма оболочки: Ищите трещины, ржавчину или вмятины. Испытания ASME показывают, что корродированные оболочки,-скажем, нержавеющая сталь 304 в кислых средах-могут ухудшать теплопередачу на 40 %.
Развязка: Открытые соединения с маслом, пылью или металлической стружкой? Это ошибка чтения на 5–10 градусов.
Беспорядок в проводке: Изношенные провода, ослабленные клеммы или зеленоватое окисление? Сопротивление более 1 Ом означает плохие соединения.
Преимущество Хунтая? В их термопарах используются бесшовные оболочки из Inconel 600-без слабых сварных швов, как в обычных моделях. Это сокращает проникновение коррозии-на 90 %, поэтому визуальные проверки могут продлиться дольше.
Шаг 2. Электрические испытания-Проверка сигнала
Возьмите мультиметр. Эти три теста позволяют отличить хорошие термопары от неисправных:
Проверка обрыва цепи: Прикоснитесь щупами к двум проводам. Исправная термопара показывает сопротивление менее 1 Ом. Бесконечное сопротивление? Провод порван-обычно в трясущихся местах, например в моторном отсеке автомобиля.
Проверка полярности: Красный провод=положительный, желтый=отрицательный (отраслевой стандарт, компания Hongtai маркирует их прозрачно). Переверните их, и показания пойдут наперекосяк: по данным Control Engineering, 15% ошибочных диагнозов связаны с этим.
Испытание изоляции: Проволока зонда по сравнению с оболочкой. Должно показывать сопротивление более 100 МОм при 500 В постоянного тока. Ниже? Попадание влаги является основной причиной нестабильных сигналов (22% случаев, согласно IEC 60584-3).
Исправление Хунтая? Более толстые сердечники из сплава толщиной 0,3 мм-на 50 % прочнее стандартных. Меньше поломок. Их предварительно-обжатые клеммы? Больше никаких перепутанных полярностей во время испытаний.
Шаг 3. Проверка калибровки.-Убедитесь, что она точна.
Возьмите термометр NIST-с возможностью отслеживания. Тестируйте на среднем-диапазоне (например, 400 градусов для типа K-):
Правила класса 1: Допустимая погрешность составляет ±1,5 градуса (0–400 градусов) или ±0,4% от показания (400–1260 градусов) согласно IEC 60584-2.
Часы для дрифта: Падение на 5% от первоначального значения? Сплав изнашивается. Некалиброванные термопары достигают этого значения через 1,000+ часа при температуре 800 градусов.
Hongtai включает в себя сертификаты для каждого устройства. Экономия 50–100 долларов США на каждой термопаре при проверках сторонних-сторонних организаций.
Шаг 4. Проверка среды.-Соответствует ли оно?
Ваша термопара должна соответствовать тому месту, где она работает:
Температурные ограничения: Оставайтесь в пределах номинального диапазона (например, ручки типа K- от -200 до 1260 градусов). Пройти мимо? Жизнь сокращается более чем на 20%, как показывают тепловые тесты NIST.

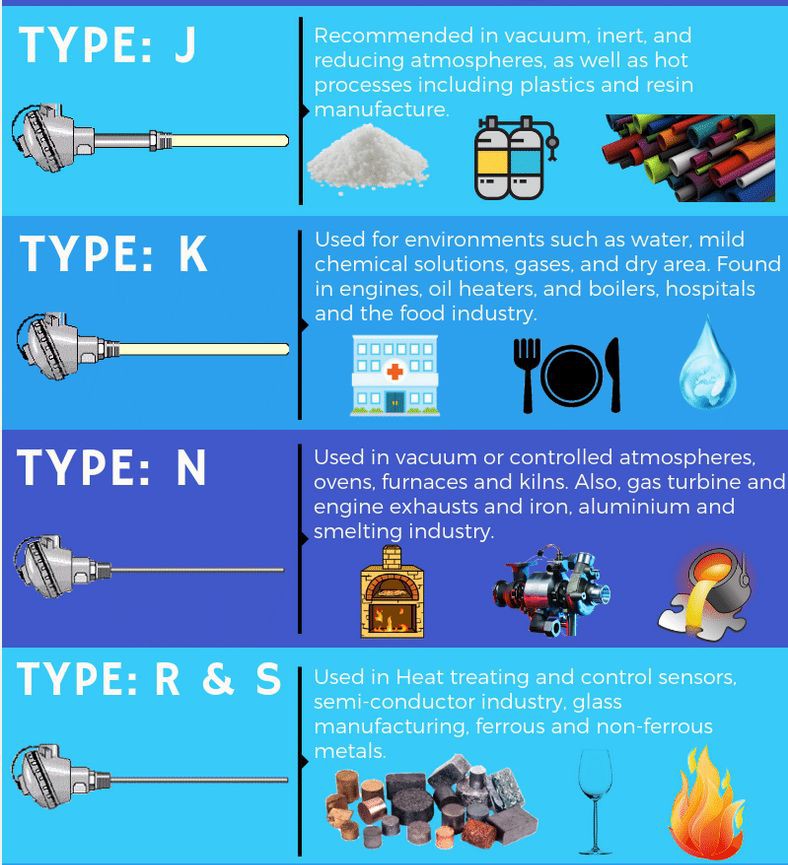

Атмосфера подходит: Для печей (окислительных) необходим инконель. Водород (восстановительный) требует типа J или керамики.
Компания Hongtai предлагает 12+ варианты оболочки/изоляции-нержавеющую сталь 316L для пищевых предприятий, взрывозащищенную-взрывозащищенную версию для опасных зон. Ни один -размер-подходящий всем не может справиться.
Распространенные проблемы с термопарами: быстрые решения
| Проблема | Причина | Как проверить | Исправить | Преимущество Хунтай |
|---|---|---|---|---|
| Неустойчивые показания | Электрические помехи (ЧРП) | Проверьте сигнал осциллографом | Держите провода на расстоянии 30 см от источника питания; использовать экранирование | HT-K-M имеет медную оплетку-сокращает электромагнитные помехи на 75 % |
| Низкие показания | Загрязнение соединения или ржавая оболочка | Визуальная проверка + тест на сопротивление | Очистите изопропилом; заменить оболочку | Бесшовные оболочки блокируют 90% мусора. |
| Нет сигнала | Обрыв провода или ослабленная клемма | Тест обрыва цепи + проверка крутящего момента | Заменить провод; затянуть моментом 5–8 Н·м | Более толстые жилы + стопорные шайбы=меньше поломок |
ПочемуХунтайУпрощает проверки
Более прочные материалы: Сплавы с чистотой 99,99 % (по сравнению с . 99.5 % обычными) означают на 0,2 % меньший дрейф в течение 5000 часов при температуре 1000 градусов.
Умный дизайн: Заземленные соединения в моделях HT-K выдерживают до 40 % большую вибрацию-идеально подходят для автоматических испытательных стендов.
Резервное копирование: Гарантия 5 лет (другие дают 1–2). Техасский нефтеперерабатывающий завод сэкономил 20 тысяч долларов на каждом сбое благодаря круглосуточной замене.
Будьте активны
Ежемесячно: используйте тест-полоски Hongtai для выявления ранней коррозии.
Ежеквартально: Подтянуть клеммы. Испытание изоляции.
Ежегодно: Полная калибровка. Отслеживайте дрейф во времени.
Проверка термопары не должна быть хлопотной. Сделайте это правильно, и вы избежите простоев. Выберите Hongtai, и вы избавитесь от головной боли.-их сборка справляется со злоупотреблениями, поэтому ваши проверки выполняются быстро и легко.
